PZ41H排渣闸阀详细资料

一、排渣闸阀概述：

排渣闸阀适用于公称压力PN1.6～2.5Mpa排渣闸阀的工作温度在0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。

二、排渣闸阀结构特点：

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。

2、启闭件采用半密封副强制密封，性能优良。

3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。

4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。

5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。

6、中大口径设置滚动轴承，启闭轻松。

三、排渣闸阀执行标准：

设计与制造：GB12234 GB3595

结构长度：GB12221

压力温度等级：GB9131 JB/T74 HG20604

连接法兰：JG/T79 GB9113 HG20593-20635

试验与检验：GB13927 JB/T9092

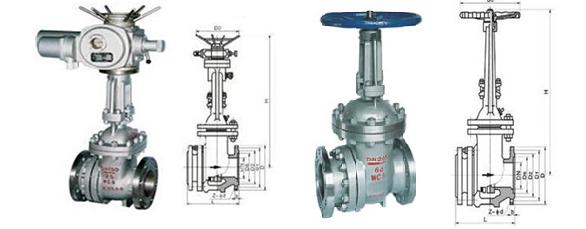

四、排渣闸阀外形尺寸：

型号	公称通径		主要尺寸
型号	公称通径		L	D	D1	D2	b	Z-ød	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣阀尺寸同上，高度重量加电动头。	50		250	165	125	102	20	4-ø18	335
	80		280	200	150	133	22	8-ø18	510
	100		300	220	180	150	24	8-ø18	685
	150		350	285	240	212	28	8-ø22	790
	200		400	340	295	268	30	12-ø22	885
	250		450	405	355	320	32	12-ø26	1015
	300		500	460	41O	370	34	12-ø26	1190
	350		550	520	470	430	38	16-ø26	1350
	400		600	580	525	482	40	16-ø30	1460
	500		700	715	650	585	46	20-ø33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上，高度、重量外加电动装置。	50		250	165	125	102	20	4-ø18	335
	80		280	200	150	133	22	8-ø18	510
	100		300	235	190	158	24	8-ø22	685
	150		350	300	250	212	30	8-ø26	190
	200		400	360	31O	278	34	12-ø26	885
	250		450	425	370	335	36	12-ø30	1015
	300		500	485	430	390	40	16-ø30	1190
	350		550	555	490	450	44	16-ø33	1350
	400		600	620	550	505	48	16-ø36	1460
	450		650	670	600	555	50	20-ø36	1620
	500		700	730	660	615	52	20-ø36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。	150		400	300	250	212	30	8-ø26	91O
	200		500	360	31O	278	34	12-ø26	1100
	250		550	425	370	335	36	12-ø30	1430
	300		650	485	430	390	40	16-ø30	1558
	350		700	555	490	450	44	16-ø33	1678
	400		750	620	550	505	48	16-ø36	1830
	450		850	670	600	555	50	20-ø36	1990
	500		900	730	660	615	52	20-ø36	2160
工作温度		≤100℃
阀体材料		碳钢WCB Carbon steel
适用介质		灰渣水混合物，渣水比≥1:15，****类径≤50mm
